Cases display翻模機
厚實堅固的機架與機身,穩定性強,經久耐用。
適用范圍:
本機能適應不同規格的貨物的翻轉要求,實現將臥式轉換成立式或將立式轉換成臥式的作業目標。廣泛應用于冶金、模具、造紙、冷藏等行業。
根據不同行業用途可分為90度翻轉機和180度翻轉機。
型號 |
FZ系列 |
最大承重 |
根據實際物體重量可定制 (3噸,5噸,10噸,15噸,20噸,25噸,30噸,40噸,50噸) |
電機功率 |
根據翻轉體噸位來定 |
翻轉臺面 |
根據客戶實際產品尺寸定制大小 |
臺面形式 |
A平面+B平面 // A平面+B面(V型面) // 根據客戶具體要求定制臺面形式 |
翻轉速度 |
0-30秒±10/ 0-60秒±10/ 0-120秒±10(可調節) 大小噸位不同,速度也相應的不同 |
傳動方式 |
機械式傳動 |
操作方式 |
5米獨立控制柜線控或者無線遙控(可選擇) |
翻轉角度 |
90度 // 180度 |
電源電壓 |
三相四線380V/50Hz |
環境條件 |
溫度-10-40℃ 濕度≤98% |
基本特征:
變頻矢量控制,多段速運行。
鏈條式機械傳動系統,安全穩定,不會出現倒轉,卡死等現象。
控制系統采用遠距離線控或者遙控,保證了操作的安全性。
硬齒面工業減速機。
獨特的雙鏈輪傳動。
四托輪機構,保證設備平穩運行。
多重限位保護,確保設備安全準確運行。
機構成熟,低噪音,低能耗,安全穩定性高,故障率極低。
厚實堅固的機身設計,經久耐用。
產品分析:
翻轉體:機身板材采用大型火焰切割,邊緣更平滑,焊接更美觀。
翻轉筒體采用大型立車加工,使翻轉更加平穩。
嚴密的焊接技術,使機架與機身更牢靠,穩固。
90度翻轉,可將立式翻轉成臥式,或將臥式翻成立式,循環工作。
翻轉停機保護裝置。
翻轉底座:
翻轉動力采用優質硬齒面工業減速器。
附圓體雙排鏈條傳動。
四托輪機構,平穩的承托翻轉體的運行。
控制系統:
變頻器矢量進行調速,多段調速緩啟動,可在任意位置上停止,運行平穩可靠。
翻轉速度:變頻可調。

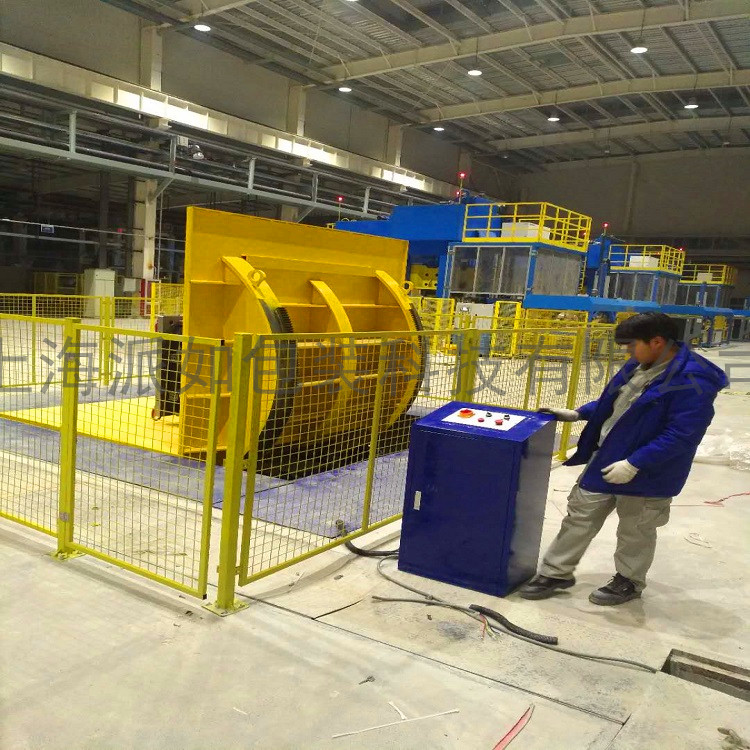

獨立的控制柜,提高了操作性和維修性。
控制柜連接主機為5米線控,也可使用無線遙控,根據客戶具體要求。
★可根據物體實際尺寸定做設備。
